泰和安TX3502總線操作盤
時間：2019-11-20 16:28:12 品牌： 泰和安
![[!--oldtitle--]](/d/file/baojingshebei/2019-11-20/small9203e597b0fd610349be686ee551db8a.jpg)
一、TX3502總線操作盤產品概述
TX3502(64點)總線操作盤實際是TX3016、TX3032火災報警控制器上聯動單元的擴展，以下簡稱操作盤。TX3502操作盤通過RS485通訊接口與TX3016、TX3032系列火災報警控制器配接，用該操作盤上的啟動按鍵對聯動設備進行手動控制。
二、TX3502總線操作盤產品特點
●內置微處理器，處理速度快；
●RS485通訊方式，地址由主機設定；
●外觀簡潔，操作簡單，使用方便。
三、TX3502總線操作盤基本參數
| 型號 | TX3502 |
| 容量 | 64 個聯動點 |
| 工作電壓 | DC24V±10% |
| 工作電流 | 監視電流≤50mA，全啟動反饋電流≤200mA |
| 工作環境 | 溫度0℃～40℃，相對濕度≤95%RH |
| 線制 | 與控制器采用RS485 連接；與DC24V 電源線采用有極性二線連接 |
| 外形尺寸 | 483.0mm×89.0mm （2U） |
四、TX3502總線操作盤布線要求
1、RS485線采用RVS雙絞線，截面積≥1.0mm2；
2、電源線采用截面積≥1.5mm2的阻燃線；
3、導線應有顏色標識，以防接錯。

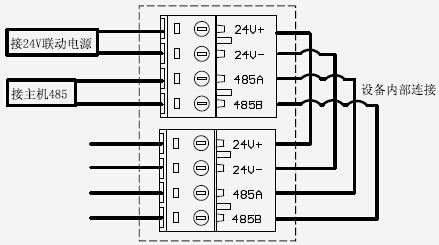

4、接線示意圖如圖所示：
TX3502總線操作盤接線示意圖
