自動噴水滅火系統驗收要求有哪些？
來源：消防檢測 時間：2018-01-10 15:29:09
1、自動噴水滅火系統竣工后，必須進行工程驗收，驗收不合格不得投入使用。
說明：竣工驗收是自動噴水滅火系統工程交付使用前的一項重要技術工作。近年來，不少地區已制定了工程竣工驗收暫行辦法或規定，但各自做法不一，標準更不統一，驗收的具體要求不明確，驗收工作應如何進行、依據什么評定工程質量等問題較為突出，對驗收的工程是否達到了設計功能要求，能否投入正常使用等重大問題心中無數，失去了驗收的作用。鑒于上述情況，為確保系統功能，把好竣工驗收關，強調工程竣工后必須進行竣工驗收，驗收不合格不得投入使用。切實做到投資建設的系統能充分起到撲滅火災、保護人身和財產安全的作用。自動噴水滅火系統施工安裝完畢后，應對系統的供水、水源、管網、噴頭布置及功能等進行檢查和試驗，以保證噴水滅火系統正式投入使用后安全可靠，達到減少火災危害、保護人身和財產安全的目的。我國已安裝的自動噴水滅火系統中，或多或少地存在問題。如：有些系統水源不可靠，電源只有一個，管網管徑不合理，無末端試水裝置，向下安裝的噴頭帶短管很長，備用電源切換不可靠等。這些問題的存在，如不及時采取措施，一旦發生火災，滅火系統又不能起到及時控火、滅火的作用，反而貽誤戰機，造成損失，而且將使人們對這一滅火系統產生疑問。所以，自動噴水滅火系統施工安裝后，必須進行檢查試驗，驗收合格后才能投入使用。

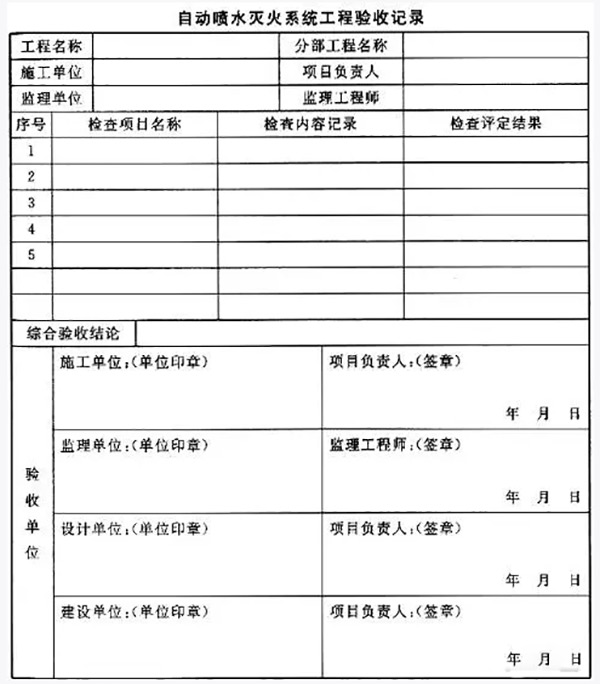

2、自動噴水滅火系統工程驗收應按自動噴水滅火系統工程驗收記錄表填寫。
3、系統驗收時，施工單位應提供下列資料：
1.竣工驗收申請報告、設計變更通知書、竣工圖；
2.工程質量事故處理報告；
3.施工現場質量管理檢查記錄；
4.自動噴水滅火系統施工過程質量管理檢查記錄；
5.自動噴水滅火系統質量控制檢查資料。
說明：系統竣工驗收應提供的文件也是系統投入使用后的存檔材料，以便今后對系統進行檢修、改造等用，并要求有專人負責維護管理。
4、系統供水水源的檢查驗收應符合下列要求：
1.應檢查室外給水管網的進水管管徑及供水能力，并應檢查消防水箱和消防水池容量，均應符合設計要求。
2.當采用天然水源作系統的供水水源時，其水量、水質應符合設計要求，并應檢查枯水期低水位時確保消防用水的技術措施。
檢查數量：全數檢查。
檢查方法：對照設計資料觀察檢查。
說明：因為自動噴水滅火系統滅火不成功的因素中，供水中斷是主要因素之一，所以這一條對三種水源情況既提出了要求，又要實際檢查是否符合設計和施工驗收規范中關于水源的規定，特別是利用天然水源作為系統水源時，除水量應符合設計要求外，水質必須無雜質、無腐蝕性，以防堵塞管道、噴頭，腐蝕管道，即水質應符合工業用水的要求。對于個別地方，用露天水池或河水作臨時水源時，為防止雜質進入消防水泵和管網，影響噴頭布水，需在水源進入消防水泵前的吸水口處，設有自動除渣功能的固液分離裝置，而不能用格柵除渣，因格柵被雜質堵塞后，易造成水源中斷。如成都某賓館的消防水池是露天水池，池中有水草等雜質，消防水泵啟動后，因水泵吸水量大，雜質很快將格柵堵死，消防水泵因進水口無水，達不到滅火目的。
5、消防泵房的驗收應符合下列要求：
1.消防泵房的建筑防火要求應符合相應的建筑設計防火規范的規定。
2.消防泵房設置的應急照明、安全出口應符合設計要求。
3.備用電源、自動切換裝置的設置應符合設計要求。
檢查數量：全數檢查。
檢查方法：對照圖紙觀察檢查。
說明：在自動噴水滅火系統工程竣工驗收時，有不少系統消防泵房設在地下室，且出口不便，又未設放水閥和排水措施，一旦安全閥損壞，泵房有被水淹沒的危險。另外，對泵進行啟動試驗時，有些系統未設放水閥，不好進行試驗，有些將試水閥和出水口均設在地下泵房內，無法進行試驗。本條規定的主要目的是防止以上情況出現。
6、消防水泵驗收應符合下列要求：
1.工作泵、備用泵、吸水管、出水管及出水管上的泄壓閥、水錘消除設施、止回閥、信號閥等的規格、型號、數量，應符合設計要求；吸水管、出水管上的控制閥應鎖定在常開位置，并有明顯標記。
檢查數量：全數檢查。
檢查方法：對照圖紙觀察檢查。
2.消防水泵應采用自灌式引水或其他可靠的引水措施。
檢查數量：全數檢查。
檢查方法：觀察和尺量檢查。
3.分別開啟系統中的每一個末端試水裝置和試水閥，水流指示器、壓力開關等信號裝置的功能均符合設計要求。
4.打開消防水泵出水管上試水閥，當采用主電源啟動消防水泵時，消防水泵應啟動正常；關掉主電源，主、備電源應能正常切換。
檢查數量：全數檢查。
檢查方法：觀察檢查。
5.消防水泵停泵時，水錘消除設施后的壓力不應超過水泵出口額定壓力的1.3～1.5倍。
檢查數量：全數檢查。
檢查方法：在閥門出口用壓力表檢查。
6.對消防氣壓給水設備，當系統氣壓下降到設計低壓力時，通過壓力變化信號應啟動穩壓泵。
檢查數量：全數檢查。
檢查方法：使用壓力表，觀察檢查。
7.消防水泵啟動控制應置于自動啟動檔。
檢查數量：全數檢查。
說明：驗收的目的是檢驗消防水泵的動力可靠程度。即通過系統動作信號裝置，如壓力開關按鍵等能否啟動消防泵，主、備電源切換及啟動是否安全可靠。對消火栓箱啟動按鈕能否直接啟動消防水泵的問題，應以確保安全為前提。一般情況下，消火栓箱按鈕用24V電源。通過消火栓箱按鈕直接啟動消防水泵。無控制中心的系統用220V電源。通過消火栓箱按鈕直接啟動消防水泵時，應有防水、保護罩等安全措施。
對設有氣壓給水設備穩壓的系統，要設定一個壓力下限，即在下限壓力下，噴水滅火系統不利點的壓力、流量能達到設計要求，當氣壓給水設備壓力下降到設計低壓力時，應能及時啟動消防水泵。
7、報警閥組的驗收應符合下列要求：
1.報警閥組的各組件應符合產品標準要求。
檢查數量：全數檢查。
檢查方法：觀察檢查。
2.打開系統流量壓力檢測裝置放水閥，測試的流量、壓力應符合設計要求。
檢查數量：全數檢查。
檢查方法：使用流量計、壓力表觀察檢查。
3.水力警鈴的設置位置應正確。測試時，水力警鈴噴嘴處壓力不應小于0.05MPa，且距水力警鈴3m遠處警鈴聲聲強不應小于70dB；
檢查數量：全數檢查。
檢查方法：打開閥門放水，使用壓力表、聲級計和尺量檢查。
4.打開手動試水閥或電磁閥時，雨淋閥組動作應可靠。
5.控制閥均應鎖定在常開位置。
檢查數量：全數檢查。
檢查方法：觀察檢查。
6.與空氣壓縮機或火災自動報警系統的聯動控制，應符合設計要求。
說明：報警閥組是自動噴水滅火系統的關鍵組件，驗收中常見的問題是控制閥安裝位置不符合設計要求，不便操作，有些控制閥無試水口和試水排水措施，無法檢測報警閥處壓力、流量及警鈴動作情況。對于使用閘閥又無鎖定裝置，有些閘閥處于半關閉狀態，這是很危險的。所以要求使用閘閥時需有鎖定裝置，否則應使用信號閥代替閘閥。另外，干式系統和預作-用系統等，還需檢驗空氣壓縮機與控制閥、報警系統與控制閥的聯動是否可靠。
警鈴設置位置，應靠近報警閥，使人們容易聽到鈴聲。距警鈴3m處，水力警鈴噴嘴處壓力不小于0.05MPa時，其警鈴聲強度應不小于70dB。
8、管網驗收應符合下列要求：
1.管道的材質、管徑、接頭、連接方式及采取的防腐、防凍措施，應符合設計規范及設計要求。
2.管網排水坡度及輔助排水設施，管道橫向安裝宜設0.002～0.005的坡度，且應坡向排水管；當局部區域難以利用排水管將水排凈時，應采取相應的排水措施。當噴頭數量小于或等于5只時，可在管道低凹處加設堵頭；當噴頭數量大于5只時，宜裝設帶閥門的排水管。
檢查方法：水平尺和尺量檢查。
3.系統中的末端試水裝置、試水閥、排氣閥應符合設計要求。
4.管網不同部位安裝的報警閥組、閘閥、止回閥、電磁閥、信號閥、水流指示器、減壓孔板、節流管、減壓閥、柔性接頭、排水管、排氣閥、泄壓閥等，均應符合設計要求；
檢查數量：報警閥組、壓力開關、止回閥、減壓閥、泄壓閥、電磁閥全數檢查，合格率應為100％；閘閥、信號閥、水流指示器、減壓孔板、節流管、柔性接頭、排氣閥等抽查設計數量的30％，且均不少于5個，合格率應為100％。
檢查方法：對照圖紙觀察檢查。
5.干式噴水滅火系統管網容積不大于2900L時，系統允許的大充水時間不應大于3min；如干式噴水滅火系統管道充水時間不大于1min，系統管網容積允許大于2900L。
預作用噴水滅火系統的管道充水時間不應大于1min。
檢查數量：全數檢查。
檢查方法：通水試驗，用秒表檢查。
6.報警閥后的管道上不應安裝其他用途的支管或水龍頭。
檢查數量：全數檢查。
檢查方法：觀察檢查。
7.配水支管、配水管、配水干管設置的支架、吊架和防晃支架，應符合以下規定：
1）管道應固定牢固；管道支架或吊架之間的距離不應大于下表的規定。
2）管道支架、吊架、防晃支架的型式、材質、加工尺寸及焊接質量等，應符合設計要求和現行有關標準的規定。
3）管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果；管道支架、吊架與噴頭之間的距離不宜小于300mm；與末端噴頭之間的距離不宜大于750mm。
4）配水支管上每一直管段、相鄰兩噴頭之間的管段設置的吊架均不宜少于1個，吊架的間距不宜大于3.6m。
5）當管道的公稱直徑等于或大于50mm時，每段配水干管或配水管設置防晃支架不應少于1個，且防晃支架的間距不宜大于15m；當管道改變方向時，應增設防晃支架。
6）豎直安裝的配水干管除中間用管卡固定外，還應在其始端和終端設防晃支架或采用管卡固定，其安裝位置距地面或樓面的距離宜為1.5～1.8m。
檢查數量：抽查20％，且不得少于5處。
檢查方法：觀察檢查，尺量檢查。
說明：系統管網檢查驗收內容，是針對已安裝的噴水滅火系統通常存在的問題而提出的。如有些系統用的管徑、接頭不合規定，甚至管網未支撐固定等；有的系統處于有腐蝕氣體的環境中而無防腐措施；有的系統冬天低氣溫低于4℃也無保溫防凍措施，致使噴頭爆裂；有的系統沒有排水坡度，或有坡度而坡向不合理；有的系統末端排水管用φ15的管子；比較多的系統每層末端沒有設試，水裝宣；有的系統分區配水干管上沒有設信號閥，而有的閘閥處于關閉或半關閉狀態；有些系統末端上部沒有設排氣閥，往往在試水時產生強烈晃動甚至拉壞管網支架，充水調試難以達到要求；有些系統的支架、吊架、防晃支架設置不合理、不牢固，試水時易被損壞；有的系統上接消火栓或接洗手水龍頭等。這些問題，看起來不是什么嚴重問題，但會影響系統控火、滅火功能，嚴重的可能造成系統在關鍵時不能發揮作用，形同虛設。本條作出的7款驗收內容，主要是防止以上問題發生，而特別強調要進行逐項驗收。
第5款是根據美國標準《自動噴水滅火系統安裝標準》NFPA13(2002版)的相關內容進行修訂的。其7.2.3.1條規定“一個干式閥控制的系統容積應不超過750gal(2839L)。”7.2.3.2條規定“凡從系統維持常氣壓，并完全開啟測試點起，輸水到達系統測試點的時間不超過60s時，管道體積允許超過7.2.3.1的要求。”在條文說明中有“當750gal(2839L)的體積限制不超過時，就不要求60s的輸水時間限制。容積小于750gal(2839L)的某些干式系統，到測試點的輸水時間達3min被認為是可接受的。”根據上述內容，我們規定了干式系統的驗收要求。
預作用系統的驗收要求同樣是參考了《自動噴水滅火系統安裝標準》NFPA13(2002年版)7.3.2.2條的規定
9、噴頭驗收應符合下列要求：
1.噴頭設置場所、規格、型號、公稱動作溫度、響應時間指數(RTI)應符合設計要求。
檢查數量：抽查設計噴頭數量10％，總數不少于40個，合格率應為100％。
檢查方法：對照圖紙尺量檢查。
2.噴頭安裝間距，噴頭與樓板、墻、梁等障礙物的距離應符合設計要求。
檢查數量：抽查設計噴頭數量5％，總數不少于20個，距離偏差±15mm，合格率不小于95％時為合格。
檢驗方法：對照圖紙尺量檢查。
3.有腐蝕性氣體的環境和有冰凍危險場所安裝的噴頭，應采取防護措施。
檢查數量：全數檢查。
檢查方法：觀察檢查。
4.有碰撞危險場所安裝的噴頭應加設防護罩。
檢查數量：全數檢查。
檢查方法：觀察檢查。
5.各種不同規格的噴頭均應有一定數量的備用品，其數量不應小于安裝總數的1％，且每種備用噴頭不應少于10個。
說明：自動噴水滅火系統常見的違規問題是噴頭布水被擋，特別是進行施工設計時，沒有考慮噴頭布置和裝修的協調，致使不少噴頭在裝修施工后被遮擋或影響噴頭布水，所以驗收時必須檢查噴頭布置情況。對有吊頂?shù)姆块g，因配水支管在悶頂內，三通以下接噴頭時中間要加短管，如短管不超過15cm，則系統試驗和換水時，短管中水也不能更換。但當短管太長時，不僅會使雜質在短管中沉積，而且形成較多死水，所以三通以下接短管時要求不宜大于15cm，好三通以下直接接噴頭。實在不能滿足要求時，支管靠近頂棚布置，三通下接15cm短管，噴頭可安裝在頂棚貼近處。有些支管布置離頂棚較遠，短管超過15cm，可采用帶短管的專用噴頭，即干式噴頭，使水不能進入短管，噴頭動作后，短管才充水，這樣，就不會形成死水和雜質沉積。有腐蝕介質的場所應用經防腐處理的噴頭或玻璃球噴頭；有裝飾要求的地方，可選用半隱蔽或隱蔽型裝飾效果好的噴頭；有碰撞危險場所的噴頭，加設防護罩。
噴頭的動作溫度以噴頭公稱動作溫度來表示，該溫度一般高于噴頭使用環境的高溫度30℃左右，這是多年實際使用和試驗研究得出的經驗數據。
本規定采用與標準《自動噴水滅火系統設計規范》GB50084相同的備品數量。再強調要求，是要突出此點的重要性，系統投入運行后一定要這樣做。
本條強調了噴頭驗收時的檢驗數量，是參考了現行標準《計數抽樣檢驗程序》GB／T2828的相關規定。
10、水泵接合器數量及進水管位置應符合設計要求，消防水泵接合器應進行充水試驗，且系統不利點的壓力、流量應符合設計要求。
檢查數量：全數檢查。
檢查方法：使用流量計、壓力表和觀察檢查。
說明：凡設有消防水泵接合器的地方均應進行充水試驗，以防止回閥方向裝錯。另外，通過試驗，檢驗通過水泵接合器供水的具體技術參數，使末端試水裝置測出的流量、壓力達到設計要求，以確保系統在發生火災時，需利用消防水泵接合器供水時，能達到控火、滅火目的。驗收時，還應檢驗消防水泵接合器數量及位置是否正確，使用是否方便。
11、系統流量、壓力的驗收，應通過系統流量壓力檢測裝置進行放水試驗，系統流量、壓力應符合設計要求。
檢查數量：全數檢查。
檢查方法：觀察檢查。
說明：從末端試水裝置的結構和功能來分析，通過末端試水裝置進行放水試驗，只能檢驗系統啟動功能、報警功能及相應聯動裝置是否處于正常狀態，而不能測試和判斷系統的流量、壓力是否符合要求，此目的只有通過檢測試驗裝置才能達到。
12、應進行系統模擬滅火功能試驗，且應符合下列要求：
1.報警閥動作，水力警鈴應鳴響。
檢查數量：全數檢查。
檢查方法：觀察檢查。
2.水流指示器動作，應有反饋信號顯示。
檢查數量：全數檢查。
檢查方法：觀察檢查。
3.壓力開關動作，應啟動消防水泵及與其聯動的相關設備，并應有反饋信號顯示。
檢查數量：全數檢查。
檢查方法：觀察檢查。
4.電磁閥打開，雨淋閥應開啟，并應有反饋信號顯示。
檢查數量：全數檢查。
檢查方法：觀察檢查。
5.消防水泵啟動后，應有反饋信號顯示。
檢查數量：全數檢查。
檢查方法：觀察檢查。
6.加速器動作后，應有反饋信號顯示。
檢查數量：全數檢查。
檢查方法：觀察檢查。
7.其他消防聯動控制設備啟動后，應有反饋信號顯示。
檢查數量：全數檢查。
檢查方法：觀察檢查。
13、系統工程質量驗收判定條件：
1.系統工程質量缺陷應按本規范附錄F要求劃分為：嚴重缺陷項(A)，重缺陷項(B)，輕缺陷項(C)。
2.系統驗收合格判定應為：A＝0，且B≤2，且B＋C≤6為合格，否則為不合格。
說明：本條是根據本規范實施多年來，消防監督部門、消防工程公司、建設方在實踐中總結出的經驗，為滿足消防監督、消防工程質量驗收的需要而制定的。參照建筑工程質量驗收標準、產品標準，把工程中不符合相關標準規定的項目，依據對自動噴水滅火系統的主要功能“噴水滅火”影響程度劃分為嚴重缺陷項、重缺陷項、輕缺陷項三類；根據各類缺陷項統計數量，對系統主要功能影響程度，以及國內自動噴水滅火系統施工過程中的實際情況等，綜合考慮幾方面因素來確定工程合格判定條件。
合格判定條件的確定是根據《鋼結構防火涂料》GB14907、《電纜防火涂料通用技術條件》GA181等產品標準的判定原則而確定的。嚴重缺陷不合格項不允許出現，重缺陷不合格項允許出現10％，輕缺陷不合格項允許出現20％，據此得到自動噴水滅火系統合格判定條件。
