泰和安TX3412齊納式安全柵箱
時間：2019-11-22 09:34:17 品牌： 泰和安
![[!--oldtitle--]](/d/file/qitashebei/2019-11-22/small70730894ea2ad4335fda8cdc8df46955.jpg)
一、TX3412齊納式安全柵箱概述
TX3412齊納式安全柵箱由TX3208輸入/輸出模塊、TX6401齊納式安全柵和安全柵箱外殼組成，可配接TX6252消火栓按鈕，組成本質安全型防爆系統，一旦發生火災，現場人員按下消火栓報警按鈕，安全柵箱將報警信號通過總線傳入火災報警控制器，控制器會(huì )顯示出該編碼地址的報警信號。
TX3412安全柵箱具有檢線功能，當與消火栓按鈕的連接線出現斷路時，安全柵箱會(huì )向控制器報故障。安全柵箱采用電子編碼方式，編碼范圍在1～242之間任意設定，可通過我公司生產的T3932手持電子編碼器進行現場編碼。
二、TX3412齊納式安全柵箱技術參數
| 總線靜態電流 | ≤1mA | 電源靜態電流 | ≤10mA |
| 總線動作電流 | ≤5mA | 電源動作電流 | ≤50mA |
| 連接設備容量 | 10只 | 外殼防護等級 | IP66 |
| 環境溫度 | -10℃～+55℃ | 相對濕度 | ≤95%RH，不凝露 |
| 總線工作電壓 | DC24V，允許范圍21V～28V | ||
| 電源工作電壓 | DC24V，允許范圍DC21V～28V | ||
| 連接設備類型 | TX6252消火栓按鈕 | ||
| 外形尺寸 | 212.0mm×208.8mm×83.3mm | ||

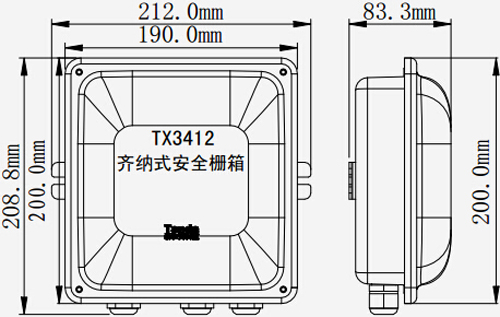

三、TX3412齊納式安全柵箱外形結構圖
TX3412齊納式安全柵箱外形結構圖
四、TX3412齊納式安全柵箱接線端子說明
Z1、Z2：總線輸入接口，無極性
D1、D2：DC24V電源輸入接口，無極性
3、4：即安全柵的3、4兩端，接防爆消火栓按鈕，3為正，4為負
