泰和安TX6620 CAN總線交換機
時間：2019-11-21 11:18:01 品牌： 泰和安
![[!--oldtitle--]](/d/file/qitashebei/2019-11-21/small126b9f905ed2b127c0505a58a170b17f1574306308.gif)
一、TX6620型CAN總線交換機產品概述
泰和安控制器將采用CAN總線網絡(luò )連接?，F行的串行連接，對總線的節點驅動能力提出了很大的考驗，當節點數過多時可能導致通訊失??；另外串行連接所有的數據在一條數據線路上傳輸，系統復雜時很容易發生數據阻塞；再有由于所有設備均連接在一條總線上，當總線節點或總線發生故障時將導致通訊聯網系統癱瘓，而且同一總線上必須用同一波特率，不能根據距離長短來選擇合適的波特率，而通過TX6620來聯網可以組成分布式網絡(luò )，各個端口可以根據通信距離來設定不同的通信波特率，可以解決上述問題。
二、TX6620型CAN總線交換機產品特點
●解決控制器間互聯時CAN通訊總線的驅動能力，增加接入網絡(luò )系統節點數；
●提升CAN主網的速率及降低子網的數據流量；
●可實現數據路由，提升帶寬利用率，大幅降低緊急情況時網絡(luò )數據阻塞發生的機率；
●實現系統各自隔離的星型、樹型網絡(luò )連接，進一步提升網絡(luò )系統的相應速度及可靠性。
三、TX6620型CAN總線交換機技術參數
| 型號 | TX6620 |
| 總線協議 | Can-BUS 2.0B 協議 |
| 工作電壓 | 電源電壓：DC(15V～28V) |
| 工作電流 | 電源工作電流≤340mA, 電源啟動電流≤380mA |
| 工作環境 | 溫度0℃～40℃，相對濕度≤95%RH，不凝露 |
| 指示燈狀態 | 正常工作狀態：狀態燈閃爍，端口指示燈收發數據時閃爍，無數據時常亮 端口配置狀態：全部指示燈閃爍 |
| 外形尺寸 | 390.0mm×181.5mm×58.5mm |
| 殼體顏色 | 金黃色 |
| 重量 | 約2.3kg |
四、TX6620型CAN總線交換機外形尺寸

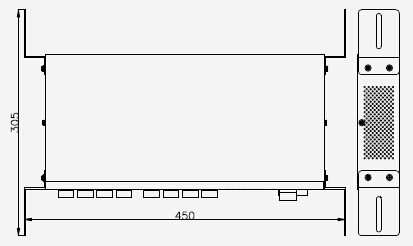

TX6620CAN 總線交換機立柜安裝尺寸

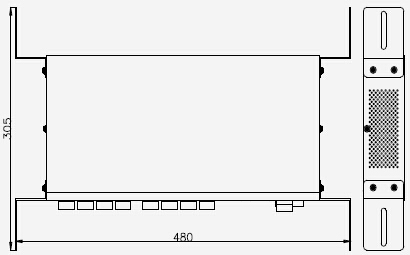

TX6620CAN總線交換機琴臺安裝尺寸
五、TX6620型CAN總線交換機布線要求
TX6620 CAN總線交換機安裝布線示意圖
