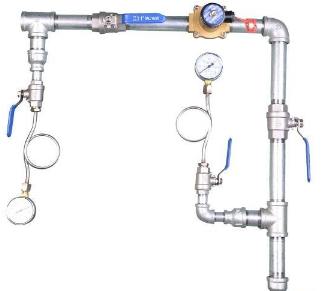

末端試水裝置設計規范要求：

1、每個報警閥組控制的不利點灑水噴頭處應設末端試水裝置，其他防火分區、樓層均應設直徑為25mm的試水閥。(這條作為規范的強條)

2、末端試水裝置應由試水閥、壓力表以及試水接頭組成。試水接頭出水口的流量系數，應等同于同樓層或防火分區內的小流量系數灑水噴頭。末端試水裝置的出水，應采取孔口出流的方式排入排水管道，排水立管宜設伸頂通氣管，且管徑不應小于75mm。

3、末端試水裝置和試水閥應有標識，距地面的高度宜為1.5m，并應采取不被他用的措施。

末端試水裝置設計規范要求說明：

1、本條是對原條文的修改和補充。

本條提出了設置末端試水裝置的規定。為檢驗系統的可靠性，測試系統能否在開放一只噴頭的不利條件下可靠報警并正常啟動，要求在每個報警閥的供水不利點處設置末端試水裝置。末端試水裝置測試的內容包括水流指示器、報警閥、壓力開關、水力警鈴的動作是否正常，配水管道是否暢通，以及不利點處的噴頭工作壓力等。其他的防火分區與樓層，則要求裝設直徑25mm的試水閥，試水閥宜安裝在不利點附近或次不利點處。以便在必要時連接末端試水裝置。

本條所指的報警閥組，系指設置在閉式系統上的報警閥組。

2、本條是對原條文的修改和補充。

本條規定了末端試水裝置的組成、試水接頭出水口的流量系數，以及其出水的排放方式(見圖9)。為了使末端試水裝置能夠模擬實際情況，進行開放一只噴頭啟動系統等試驗，其試水接頭出水口的流量系數，要求與同樓層或所在防火分區內采用的小流量系數的噴頭一致。例如：某酒店在客房中安裝流量系數為K等于115的邊墻型擴大覆蓋面積灑水噴頭，走廊安裝下垂型標準流量灑水噴頭，其所在樓層如設置末端試水裝置，試水接頭出水口的流量系數，要求為流量系數K等于80。當末端試水裝置的出水口直接與管道或軟管連接時，將改變試水接頭出水口的水力狀態，影響測試結果。因此本條對末端試水裝置的出水提出采取孔口出流的方式排入排水管道的要求。

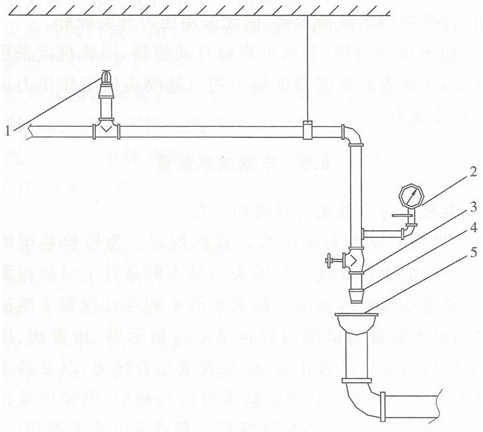

末端試水裝置圖

1——不利點處噴頭

2——壓力表

3——球閥

4——試水接頭

5——排水漏斗

對于排水立管的管徑，本次修訂參照標準《建筑給水排水設計規范》GB50015的要求，提出排水立管的設置要求。不通氣排水立管隨工作高度增加排水能力減少，以DN75為例，高度3m時排水能力1.35L/s;高度5m時排水能力0.7L/s;高度超過6m時排水能力0.5L/s;故應設伸頂通氣管。設有伸頂通氣管的立管，以鑄鐵管為例，DN50的大排水能力1.0L/s，DN75的大排水能力2.5L/s。排水立管的管徑應根據末端試水裝置試水接頭的流量確定，當試水接頭流量系數為K等于80時，其在工作壓力為0.1MPa時的流量為1.33L/s，因此提出管徑不應小于75mm的規定。

3、本條為新增條文。本條規定了末端試水裝置的設置位置，是為了保證末端試水裝置的可操作性和可維護性。調研中發現有些工程的末端試水裝置安裝在吊頂內部，不便操作，還發現有的把末端試水裝置的試水接頭誤作為生活用水接口使用，造成系統頻繁動作等，這些都是不合理的現象。

來源：《自動噴水滅火系統設計規范》GB50084-2017
