賽科J-SCM45A(J-SCM45)型輸入輸出模塊的現場接線方法
來源：北京消防改造 時間：2020-01-09 09:15:44

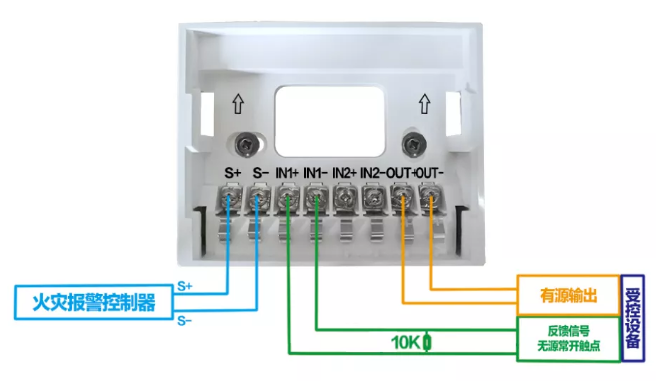

J-SCM45A(J-SCM45)型輸入/輸出模塊有源輸出的現場接線圖：
J-SCM45A(J-SCM45)型輸入/輸出模塊無源輸出的現場接線圖：
無源的接線方法本質還是利用了J-SCM45A(J-SCM45)型輸入/輸出模塊的有源輸出，通過繼電器轉換得到無源觸點。
輸入輸出模塊的有源輸出接繼電器的電源端子，注意極性問題，有些繼電器需要分極性，建議OUT+接繼電器電源正極，OUT-接繼電器電源負極。
