2021年消防改造公司的消防聯動控制要求
來源：北京消防改造 時間：2021-02-25 16:44:32
2021年消防改造公司的消防聯動控制要求

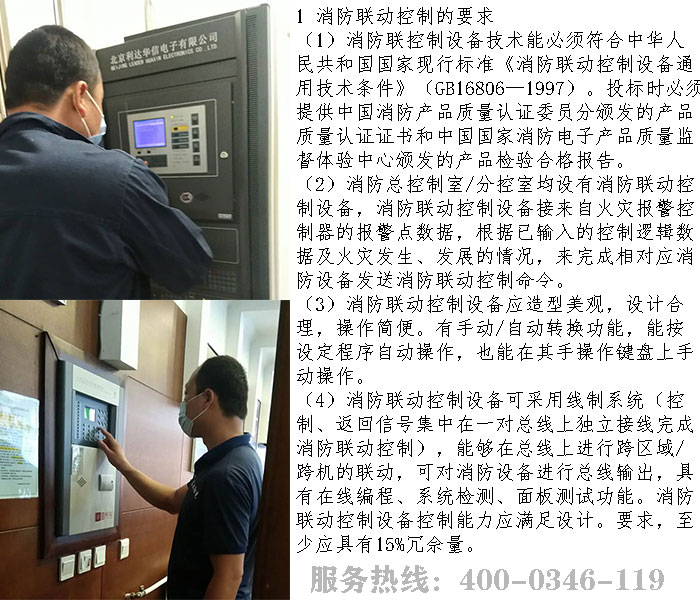

1 消防改造公司的消防聯動控制要求
（1）消防聯控制設備技術能必須符合中華人民共和國現行標準《消防聯動控制設備通用技術條件》（GB16806—1997）。投標時必須提供中國消防產品質量認證委員分頒發的產品質量認證證書和中國消防電子產品質量監督體驗中心頒發的產品檢驗合格報告。
（2）消防總控制室/分控室均設有消防聯動控制設備，消防聯動控制設備接來自火災報警控制器的報警點數據，根據已輸入的控制邏輯數據及火災發生、發展的情況，來完成相對應消防設備發送消防聯動控制命令。
（3）消防聯動控制設備應造型美觀，設計合理，操作簡便。有手動/自動轉換功能，能按設定程序自動操作，也能在其手操作鍵盤上手動操作。
（4）消防聯動控制設備可采用線制系統（控制、返回信號集中在一對總線上獨立接線完成消防聯動控制），能夠在總線上進行跨區域/跨機的聯動，可對消防設備進行總線輸出，具有在線編程、系統檢測、面板測試功能。消防聯動控制設備控制能力應滿足設計。要求，至少應具有15%冗佘量。
（5）消防聯動控制設備應具有，但不局限于以下控制和顯示功能：
1）應急照明燈、疏散指示燈消防聯動控制與信號反饋指示。
2）火災聲/光警報器的消防聯動控制。
3）水滅火系統（消防水泵、濕式報警閥、水流指示器、閘閥開關等）的消防聯動控制與信號反饋指示。
4）電梯的消防聯動控制與信號反饋指示。
5）切除非消防電源的消防聯動控制與信號反饋指示。
2 消防改造公司的集中消防聯動控制設備要求
（1）集中消防聯動控制設備僅設于消防總控制室內，對所有的消防設施應可進行消防聯動控制，并可授權各區域消防聯動控制設備對與本區有關的消防設施進行消防聯動控制。
（2）集中消防聯動控制設備上應設設有手動直接控制裝置。消防水泵、防排煙風機和電動排煙窗等重要消防設備，除可通過總線編碼模塊控制外，還受該手動直接控制裝置手動控制。
3 消防改造公司手動直接控制裝置的要求
（1）手動直接控制裝置應通過建立硬件電路直接起停重要消防設備，其內部接線獨立。即使在火災自動報警及消防控制系統失靈的情況下，也能在消防總控制室起停這些重要消防設備并接收其反饋信號。手動直接控制裝置控制電壓應采圈DC24V。
（2）手動直接控制線路采用截面積2.5mm。的防火型控制電纜，直接引自各消防設備電控箱。
（3）手動直接控制裝置應具有，但不局限于以下功能：
消防水泵起停、正壓送風和起停、排煙風機起停、電動排煙窗開關、燃?xì)饪偣忾y開關等到的控制及其信號反饋。
4 火災聲/光警報器的消防聯動控制的要求
（1）火災確認后，應可以通過集中消防聯動控制設備自動或手動相應區域的火災聲/光警報器。
（2）在集中消防聯控制設備上，應設火災聲/光警報器控制起、停開頭在及執行后的反饋信號指示。
（3）在設有水幕系統處，附近火災探測器報警并確認發生火災后，由消防總控制室或分控制室控制開啟主泵和相應的雨淋閥，防止火災和煙霧擴散。
（4）各滅火系統一旦開啟主泵，必須由手動關閉。
（5）在集中消防聯動控制設備上，應設控制主泵、雨淋閥開停的開關及主泵、輔泵、穩壓泵、雨淋閥、成有濕式報警閥壓力開關、水流指示開關、閘閥開磁的狀態信號指示燈。
（6）集中消防聯動控制設備的手動直接控制裝置應可直接起、停主泵，并接收主泵反饋信號必輔泵的狀態信號。
5 非消防電源的消防聯動控制的要求
（1）火災確認后，可以通過集中消防聯動控制設備自動或手動切斷失火區域所有扶梯、步道、廣告照明和其他非消防動力電源并返回信號。
（2）火災確認后，可能通過集中消防聯協控制設備，視情況手動切斷失火區域非消防照明電源并返回信號。
（3）在集中消防聯動控制設備上，設切除非消防電源系統的開關及執行后的反饋信號指示燈。
6 電源
1 在各個消防總控制室、分控室、部分弱電室配置了DC24V電源?；馂?zāi)報警控制器采用單獨的DC24V電源。對于直流電源的容量，中標方根據供給所在區域消防設施的需用量計算。
2 在深化設計時，必須校驗DC24V電源設置位置、電源線路型號規格及敷設路徑，確保大負荷時未端電壓降不大于10%。
3 24V電源采用閥控密封式免維護蓄電池，可浮充電并帶有自動檢測功能。電池外殼防爆，由阻燃材料組成。
4 消防電源故障時，備用直流電源向系統供電，切投時間小于5ms，并能至少維持8h的正常操作及1h的報警狀態作用。
5、DC24V電源產后故障后，能通過信號模塊在火災報警控制器顯示器上顯示故障信號并記錄打印。啟閉功能（閉門器，順序器檢查），釋放器功能。
（7）與外部系統聯系（實施再詳細描述）
1）配合弱電集成
2）外部消防站臺票聯絡
（8）智能疏散引導系統
1）安全出口燈和方向指示燈
2）系統控制主機及外部布線
13與其他控制主機及外部布線
由于與消防專業聯動的處部設備，可能由通風空調專業、弱電集成專業、總包土建專業（如防火卷簾、檔煙垂臂、電動防炎門、應急照明、強電配電、防火卷簾）消防專業本身無力處理非本專業施工的上述設備，如其出現自體故障，應由上述專業配合完成保障，或業主管理部門協調，或有專門機構組織實施。
